卷材热熔施工(gōng)及注意事项

仲冬的太阳似乎也怕起冷来，穿了很(hěn)厚很(hěn)厚的衣服，储存每一份热量，為(wèi)明年枯木(mù)逢春、万物(wù)始生的生命奇迹准备着。

四季交替过程中(zhōng)，工(gōng)程行业的脚步持续向前，不曾停歇。然而，冬季施工(gōng)对于防水行业来说有(yǒu)一定的工(gōng)艺限制，因為(wèi)随着温度的降低，个别工(gōng)艺不再适用(yòng)，如自粘卷材施工(gōng)环境温度不得低于5℃，否则会使卷材胶层粘性降低，影响卷材粘贴效果，无法最大限度保证施工(gōng)质(zhì)量等；这种情况下，我们经常所说的热熔施工(gōng)工(gōng)艺就脱颖而出了。

以常见SBS改性沥青防水卷材热熔工(gōng)艺為(wèi)例，可(kě)以在不低于-10℃环境下施工(gōng)，相比自粘卷材可(kě)施工(gōng)环境温度范围大幅提升，能(néng)较好的适应冬期施工(gōng)环境要求；那到底如何施工(gōng)，又(yòu)需注意些什么？下面，我们来為(wèi)小(xiǎo)伙伴们介绍有(yǒu)关卷材热熔施工(gōng)工(gōng)艺及注意事项，准备好了吗？开始喽...

1、将基层清理(lǐ)干净，基层应干燥（含水率≤9%）、平整、坚实，為(wèi)卷材与基层的牢固粘接打下基础；阴阳角部位应做成圆弧状或进行倒角处理(lǐ)。

2、均匀涂刷基层处理(lǐ)剂，有(yǒu)利于提升卷材和基层之间的粘结力。

3、使用(yòng)墨斗将每一幅卷材大面和附加层铺贴的边缘線(xiàn)以及搭接宽度線(xiàn)弹出，用(yòng)于卷材后期对正。

4、大面卷材热熔施工(gōng)前将卷材进行预铺回卷操作(zuò)，防止卷材后期施工(gōng)时因未对正导致调整困难。

5、卷材进行热熔铺贴时，持喷灯对着待铺的整卷卷材，使喷灯嘴距卷材及基层0.3-0.5m处加热，进行往复移动烘烤（不得将火焰停在一处長(cháng)时间烘烤卷材，否则容易产(chǎn)生胎基外露和胎體(tǐ)与改性沥青基料瞬间分(fēn)离现象），加热均匀，不得过分(fēn)加热烧穿卷材和加热不充分(fēn)使卷材难与基面粘结牢固。当卷材表面沥青呈黑色光泽并伴有(yǒu)微泡（不得出现大量气泡）及时推滚卷材进行粘铺，大面施工(gōng)过程中(zhōng)，搭接边部位需预留。

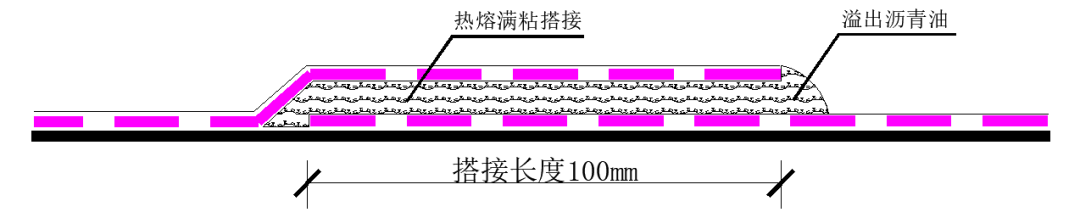

6、卷材搭接边处理(lǐ)时需要两人一组，一人手持喷枪在前烘烤卷材搭接边两层卷材接触部位表面沥青层，一人使用(yòng)長(cháng)柄钢压辊滚压搭接部位最上一层卷材，同时向前移动，用(yòng)喷灯充分(fēn)烘烤搭接边上层卷材底面和下层卷材上表面沥青层，必须保证搭接处卷材间的沥青密实熔合，且有(yǒu)熔融沥青从边端挤出，形成匀质(zhì)沥青条，長(cháng)短边搭接宽度不小(xiǎo)于100mm。

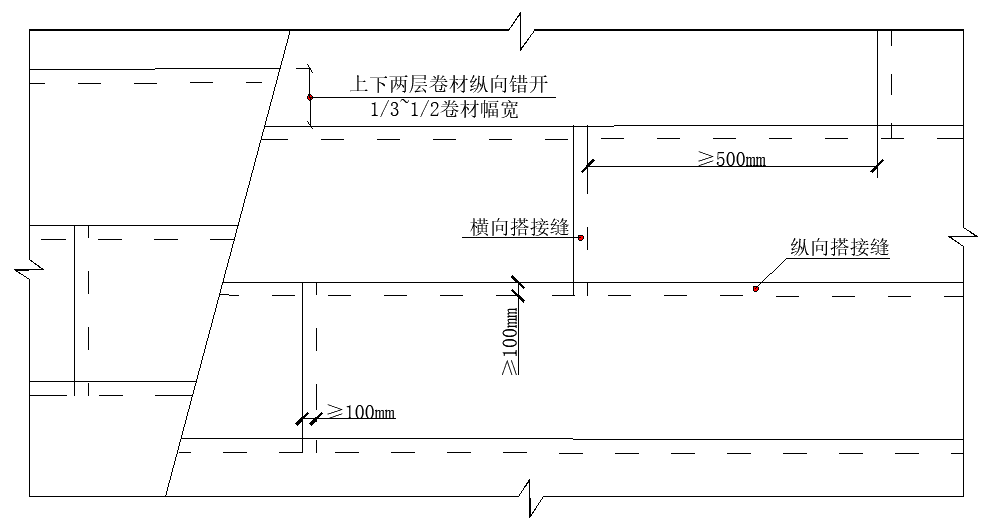

7、第二道卷材热熔施工(gōng)时，上下两幅卷材長(cháng)边搭接错开不小(xiǎo)于1/3幅宽，左右相邻两幅卷材短边搭接边间距不小(xiǎo)于500mm（或按地方标准要求），上下幅卷材应平行施工(gōng)，热熔工(gōng)艺同第一道。

8、最后进行卷材的收头固定密封处理(lǐ)，边缘部位打压条固定，密封膏嵌缝密封。

1、基层应干燥，含水率≤9%，检查方法一般是将1㎡卷材平坦地干铺在基层上，静置3h-4h左右后掀开检查，基层表面与卷材底部位置未见水印，表示满足要求；

2、搭接边热熔施工(gōng)时形成匀质(zhì)沥青条，不得过分(fēn)滚压导致露出胎體(tǐ)；

3、热熔防水卷材施工(gōng)人员须经过专门的施工(gōng)安(ān)全培训，施工(gōng)现场不得有(yǒu)其他(tā)明火作(zuò)业，现场如有(yǒu)易燃材料，也要采取隔离防护措施，以免引起火灾；

4、热熔改性沥青防水卷材，在雨雪(xuě)或5级大风以上天气、停止作(zuò)业；

5、施工(gōng)环境温度低于-10℃时停止作(zuò)业；

6、在防水施工(gōng)过程中(zhōng)要戴好手套，避免烧伤、烫伤；

7、烘烤卷材不能(néng)过分(fēn)加热也不能(néng)加热不到位；

8、密闭空间严禁热熔法施工(gōng)。

伙伴们，关于卷材热熔施工(gōng)您大致了解了吗？若有(yǒu)疑问可(kě)随时致電(diàn)世纪洪雨，知识海洋里我们并肩携手；岁暮天寒，注意添衣保暖，祝君安(ān)康！
